3D mit Processing


Explizite Flächen


Lesen Sie zunächst auf der Übersichtsseite Analytische Flächen die Definition einer Expliziten Fläche durch! Charakteristisch ist hier vor allem die Eigenschaft, dass die x- und y-Werte der Bildpunkte im Raum genau den x- und y-Werten der Definitionsmenge entsprechen:

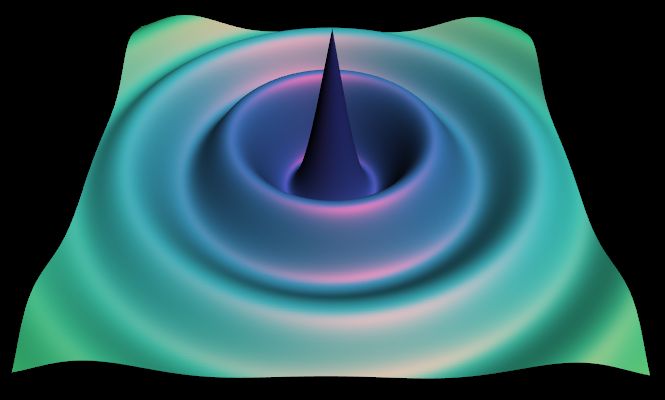

Die Funktion g ordent allen Punkten der ebenen Definitionsmenge genau einen Wert g(x,y) = z zu. Eine explizite Fläche kann man sich anschaulich so vorstellen:


Um die Anwendungen auch mit einem Smartphone zu nutzen, wurden hier einige virtuelle Tasten verwendet. Mit deren Hilfe kann man beispielsweise die Flächen um alle drei Achsen rotieren lassen.
Um die Raumpunkte zu berechnen, benutzt man eine doppelte Schleife, die über alle Gitterpunkte läuft. Die x- und y-Werte muss man noch durch den map-Befehl anpassen. Da man den Abstand des Gitterpunktes vom Ursprung für die Farbgebung gut gebrauchen kann, wird der Wert hier in r gespeichert. Unter switch legen wir die Gegebenheiten für die z-Werte ab. Im nachfolgenden Sketch haben Sie neun Wahlmöglichkeiten.

void raumPunkteBerechnen(){
    for (int iy = 0; iy <= anzahlY; iy++) {
        for (int ix = 0; ix <= anzahlX; ix++) {
            x = map(ix, 0, anzahlX, xMin, xMax);
            y = map(iy, 0, anzahlY, yMin, yMax);//Pixel(ix,iy) auf eKoordinatensystem (x,y) abbilden
            punkte[ix][iy] = new PVector();//enthält die unveränderten x und y eKoordinaten
            punkte[ix][iy].x = x;
            punkte[ix][iy].y = y;
            r = sqrt(x*x + y*y);//Abstand vom Ursprung in der Ebene

           switch(wahlFunktion){
                    //case 1 bis case 9
            }
        }
        }
}



Tasten- oder Mausaktion Wirkung
Taste w nächste Fläche
Taste x Drehung x-Achse start/stopp
Taste y Drehung y-Achse start/stopp
Taste z Drehung z-Achse start/stopp
Tasten g Gitterlinien anzeigen
Tasten + zoom in
Taste s Hintergrund schwarz/weiß
Taste a Anzahl der Gitterpunkte erhöhen
Taste A Anzahl der Gitterpunkte verringern
in das Bild klicken zoom out

Wenn man ins Bild zoomt, können die Tasten eventuell verdeckt werden. Mit der Option "in das Bild klicken" können die Tasten wieder sichtbar gemacht werden.

Das obige Bild ist ein Screenshot von Funktion 6 (siehe weiter unten). Die Farben sind nach einer Regel festgelegt:
Oberflächenelemente senkrecht zu x-Achse: rot
Oberflächenelemente senkrecht zu y-Achse: grün
Oberflächenelemente senkrecht zu z-Achse: blau

Bitte beachten: Je größer die Anzahl der Gitterpunkte, desto langsamer die Drehungen.

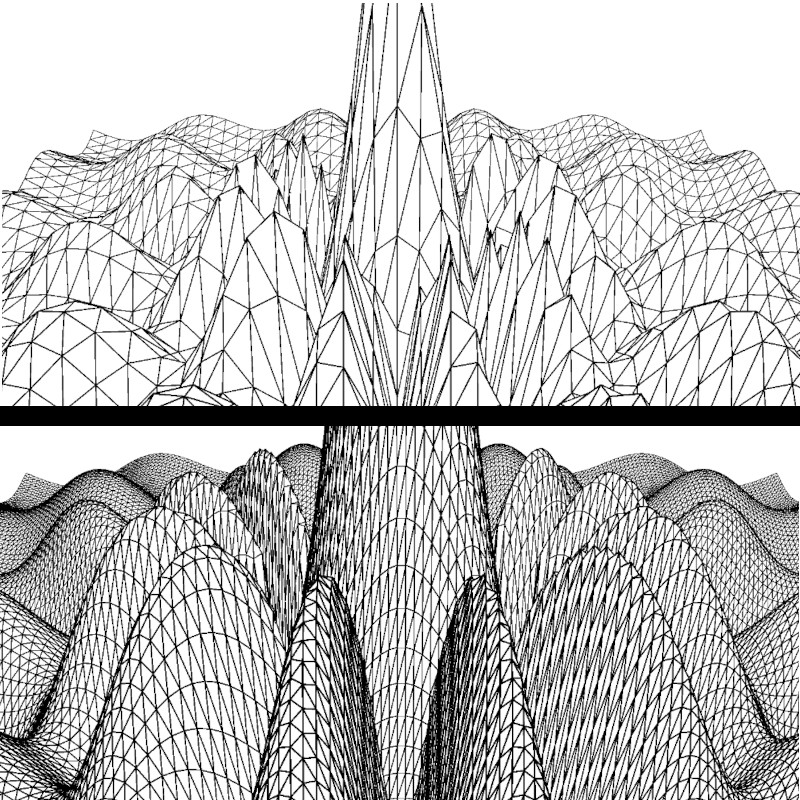

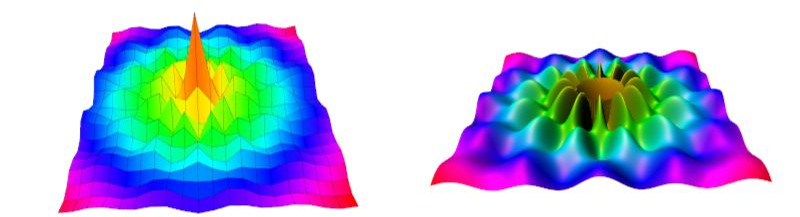

In folgendem Bild (Vergrößerung von Funktion 3) sehen Sie, dass die Anzahl der Gitterpunkte die Genauigkeit der Darstellung einer expliziten Fläche ganz wesentlich bestimmt.

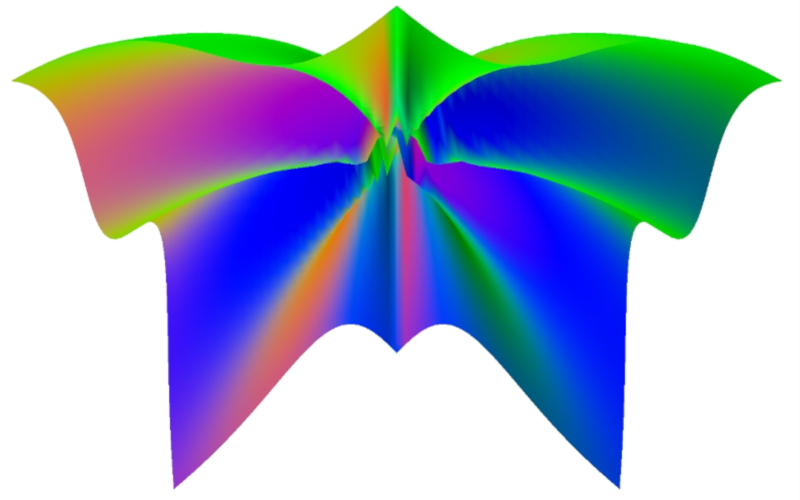

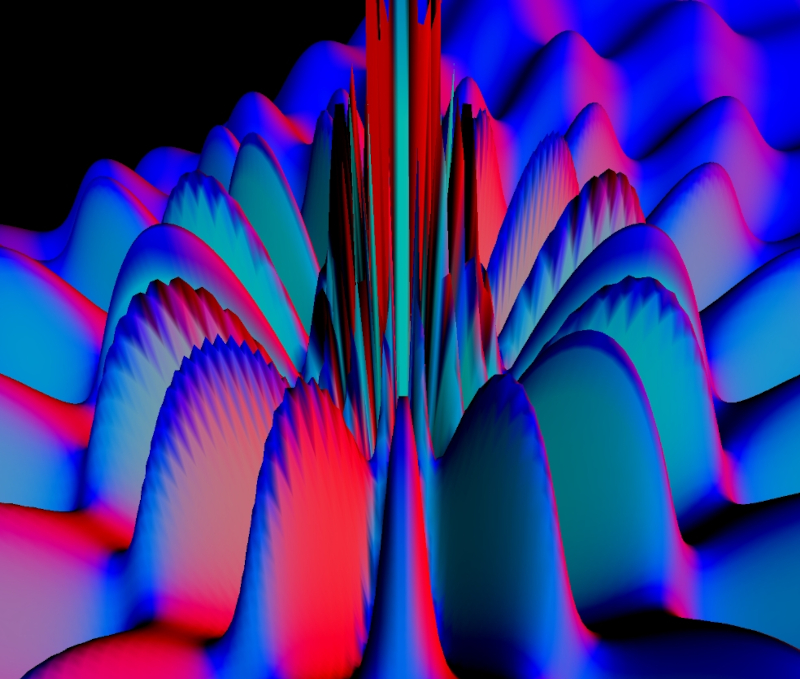

Auch starke Vergrößerungen, wie im nächsten Bild (Funktion 5 Unterseite), bergen mitunter einige Überraschungen. Hier etwa bekommt man bei großer Anzahl von Gitterpunkten Strukturen zu sehen, die bei geringer Auflösung "glatt gebügelt" wurden.


Um Grids zu zeichnen, verwenden wir die im Lehrbuch im 14. Kapitel erläuterte Methode:

for (int iy = 0; iy < anzahlY+1; iy++) {
pg.beginShape(QUAD_STRIP); //oder: pg.beginShape(TRIANGLE_STRIP);
for (int ix = 0; ix < anzahlX+1; ix++) {
quadsFaerben(ix,iy);
pg.vertex( punkte[ix][iy].x , punkte[ix][iy].y , punkte[ix][iy].z );
pg.vertex(punkte[ix][iy+1].x , punkte[ix][iy+1].y , punkte[ix][iy+1].z );
}
pg.endShape();
}

Für Methode "quadsFaerben" gibt es sehr viele sinnvolle Möglichkeiten. Versuchen Sie es zunächst selbst einmal!

Hier nun die 9 Funktionen. Die 3D-Darstellung ohne Gitterlinien sehen hier nicht so plastisch aus, wie in den Bildern unten. Das liegt daran, dass die Anwendung hier im Browser in Java-Script geschrieben ist. Zwar gibt es auch dort "directionalLight()", wenn man mit WEBGL arbeitet. Nur leider sind die Ergebnisse in Processing deutlich besser.

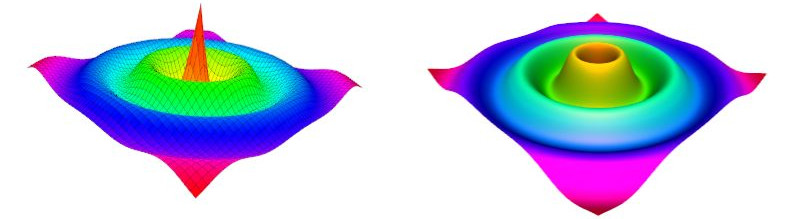

Funktion 1:

punkte[ix][iy].z = 6* cos(1.5*r)/(r+1);

punkte[ix][iy].z = 8* cos(1.5*r)/(r+1) + 0.05*x*y - 0.01*x*x + 0.01*y*y + 2*abs(sin(2*alpha));

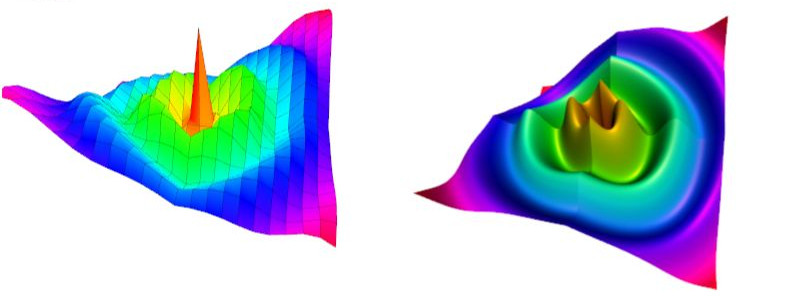

Funktion 2:



Funktion 3:

if(r>2) punkte[ix][iy].z = 8*cos(r)*sin(12*alpha+PI/2)/(r+1);
else punkte[ix][iy].z = 8*cos(r)/(r+1);
Funktion 4:

punkte[ix][iy].z = 0.06*r*r*cos(0.8*r)*cos(12*alpha);

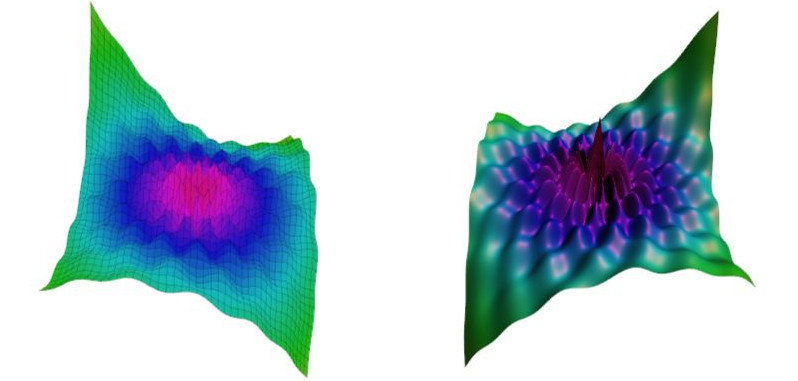

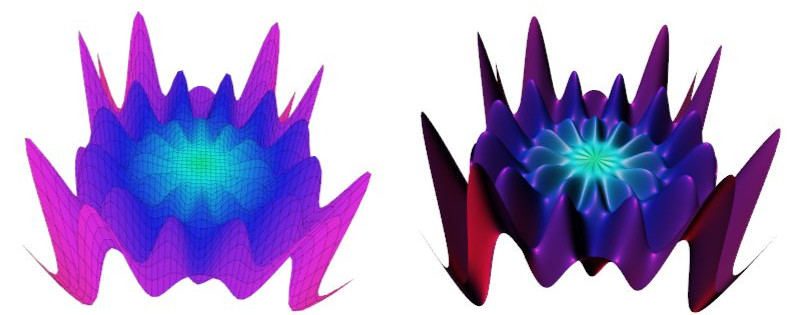

Funktion 5:

punkte[ix][iy].z = 0.003*(x*y+2*x*x*y-2*x*y*y)+ 6*cos(1.5*r)*cos(16*alpha)/(r+1);

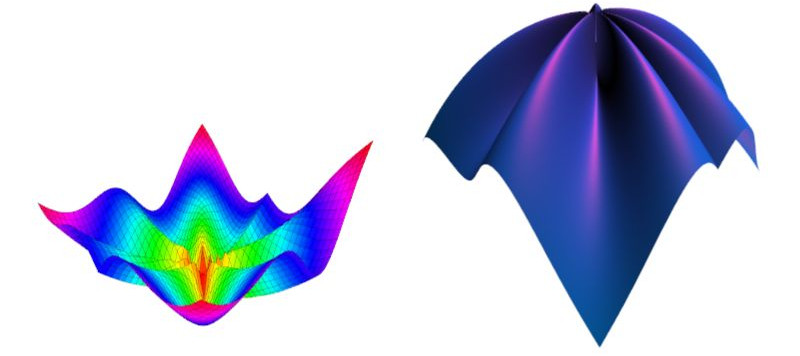

Funktion 6:

punkte[ix][iy].z = 0.05*(36-r*r)+8-2*sin(6*alpha);;

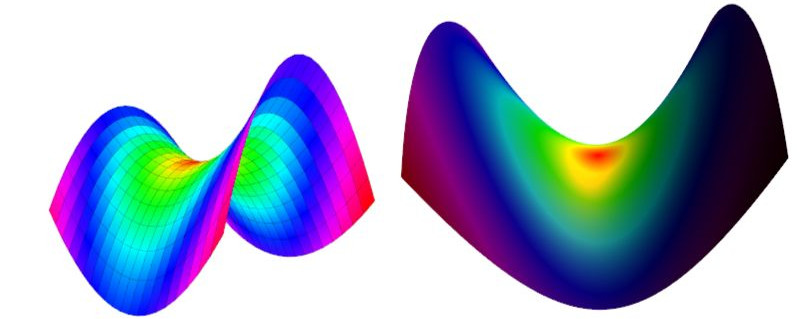

Funktion 7:

punkte[ix][iy].z = sq(y)/16-sq(x)/9;

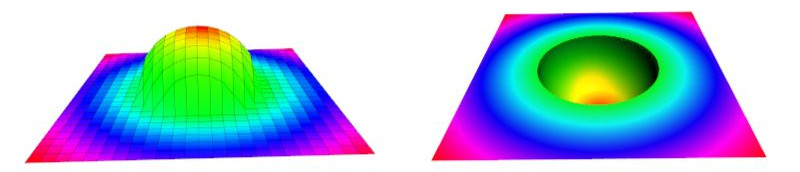

Funktion 8:

if(-sq(x)-sq(y)+25 >=0)punkte[ix][iy].z = sqrt(-sq(x)-sq(y)+25);
else punkte[ix][iy].z = 0;
Sketch Explizite Flächen
